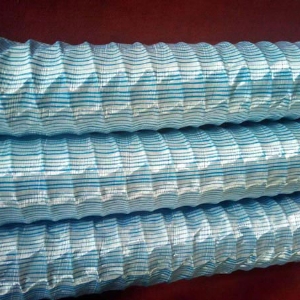

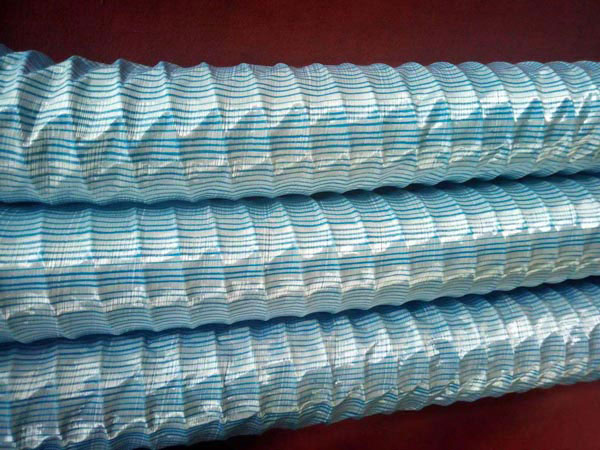

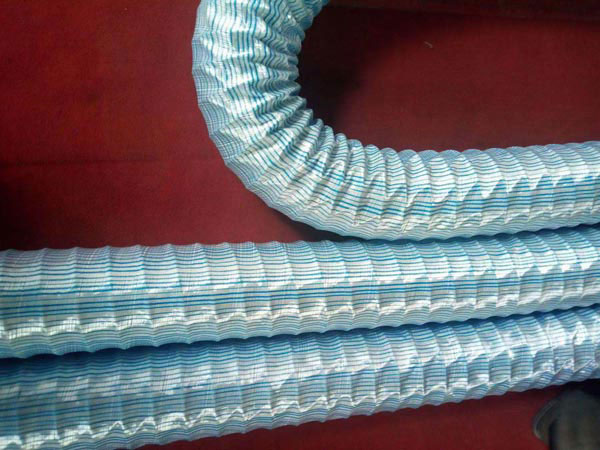

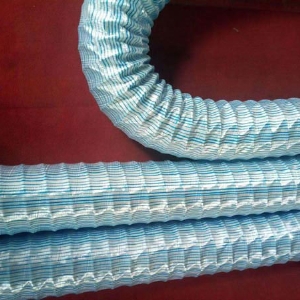

软式透水管是以防锈弹簧圈支撑管体,形成高抗压软式结构,无纺布内衬过滤,使泥砂杂质不能进入管内,从而达到净渗水的功能。丙纶丝外绕祉覆层与弹簧钢圈管体成为有机一体,具有很好的全方位透水功能,渗透水顺利渗入管内,而泥砂杂质被阻挡在管外,从而达到透水、过滤、排水目的。
产品特点
1)孔隙直径小,全方位透水,渗透性好。2)抗压耐拉强度高,使用寿命长。3)耐腐蚀和抗微生物侵蚀性好。4)整体连续性好,接头少,衔接方便。5)重量轻,施工方便。6)质地柔软,与土结合性好等优点。
产品用途
1.排放渗透水,降低侵润线,软土层加固,强化土体预防崩滑;
2.机场、铁路、公路、运动场、公园绿地排水;
3.矿山尾坝、火电厂灰坝、垃圾填埋厂排渗系统;
4.隧道壁里背、挡土墙背面、路基、路面、坡面排水。
产品技术标准
软式透水管产品规格
规格 | 钢丝直径mm | 弹簧钢丝间距卷数/ m | 内径mm | 标准长度m | 过滤土工布mm | 尼龙线D |
Φ50 | 1.8 | 50-55 | 8-50 | 180 | 0.1-0.38 | 300-1200 |
Φ80 | 2.5 | 35-40 | 78-80 | 100 | 0.1-0.38 | 300-1200 |
Φ100 | 3 | 30-35 | 98-100 | 60 | 0.1-0.38 | 300-1200 |
Φ150 | 3.5 | 20-25 | 148-150 | 40 | 0.1-0.38 | 300-1200 |
Φ200 | 4.5 | 15-19 | 198-200 | 30 | 0.1-0.38 | 300-1200 |
Φ300 | 5 | 14-17 | 298-300 | 18 | 0.1-0.38 | 300-1200 |
软式透水管管体耐压参数
管径扁平率 | 2% | 3% | 4% | 5% | 10% | 备注 |
50mm | 18kg | 37kg | 66kg | 110kg | 440kg | 测试长度为25cm,若以1m测试,则加压荷重为本表之四倍。 |
80mm | 39kg | 84kg | 154kg | 229kg | 480kg | |
100mm | 76kg | 159kg | 277kg | 374kg | 620kg | |
150mm | 88kg | 150kg | 198kg | 250kg | 525kg | |
200mm | 110kg | 248kg | 318kg | 368kg | 480kg |
软式透水管渗透层性能
试验项目 | 单位 | 试验方法 | 指标 | 备注 | |
1 | 纵向抗拉强度 | kg/5cm | C.H.S5610 | ≥120 | |
纵向伸长率 | % | C.H.S5610 | ≥20 | ||
2 | 横向抗拉强度 | kg/5cm | L3080 | ≥90 | |
横向伸长率 | % | L3080 | ≥20 | ||
3 | 纵向撕破强度 | kg | C.H.S5610 | ≥35 | |
横向撕破强度 | kg | L3080 | ≥32 | ||
4 | 透水系数 | cm/sec | C.H.S5610 | ≥0.02 | 定水头 |
